消火栓给水系统

建筑高≤24m，体积≤5000m3的库房，应保证有一支水枪的充实水柱到达同层内任何部位。其他民用建筑应保证有2支水枪的充实水柱达到同层内任何部位。消火栓口距地面安装高度为1.1m，栓口宜向下或与墙面垂直安装。为保证及时灭火，每个消火栓处应设置直接启动消防水泵按钮或报警信号装置。

室内消火栓系统在建筑物内使用广泛，用于扑灭初期火灾。在建筑高度超过消防车供水能力时，室内消火栓系统除扑救初期火灾外，还要扑救较大火灾。

一、系统概述
（一）消火栓系统的基本组成：
消防给水基础设施、室内消防给水管网、室内消火栓设备、报警控制设备及系统附件等组成。
1、消防给水基础设施：市政管网、室外消防给水管网、室外消火栓、消防水池、消防水泵、消防水箱、增压稳压设备、水泵接合器；
2、室内消火栓设备：室内消火栓、消火箱、水带、水枪等；
3、报警控制设备：消火栓远距离启动消防水泵按钮；
4、系统附件：阀门、屋顶消火栓。

（二）室内消火栓系统的设置原则（范围）
《建筑设计防火规范》
《人民防空工程设计防火规范》
（三）室内消火栓系统的类型
1、按建筑物的高度分类
（1）低层建筑消火栓给水系统——宜采用合用系统；
（2）高层建筑消火栓给水系统——应采用独立系统。
2、按用途分
（1）合用的消火栓给水系统；
（2）独立的消火栓给水系统。
3、按管网布置形式分类
（1）环状管网消火栓给水系统。高层建筑及室内消火栓数超过10个且消防用水量大于15l/s的低层建筑；
（2）枝状管网消火栓给水系统。
（四）给水方式
1、低层建筑室内消火栓系统的给水方式
（1）直接给水方式
适用条件：室外给水管网提供的水量和水压，在任何时候均能满足室内消火栓给水系统所
需的水量、水压要求时采用。
（2）设有消防水箱的给水方式

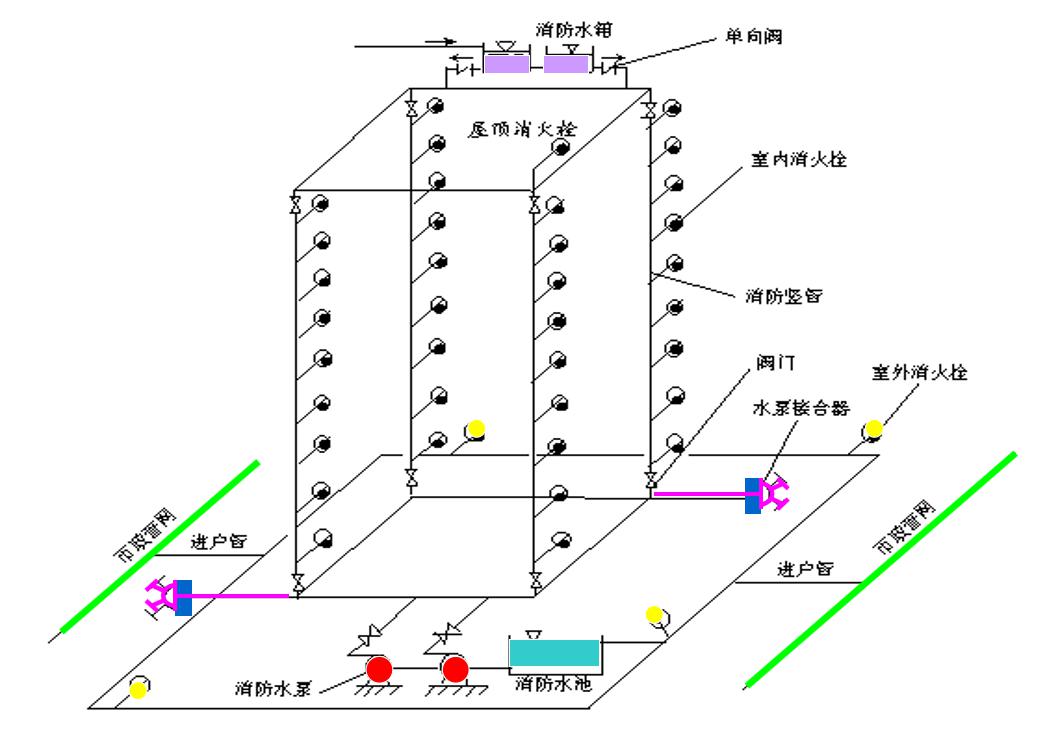

（3）设有消防水箱和水泵的给水方式
设置特点：室外给水管网供水至贮水池，由水泵从水池吸水送至水箱，箱内贮存10min消防
用水量。
火灾初期：由水箱向消火栓给水系统供水。
水泵启动：水泵从水池吸水，由水泵供水灭火。
消火栓给水方式的适用条件：
a. 外网经常不能满足建筑物消火栓系统的水压水量要求，也不能确保向高位水箱供水。
b. 系统需外援供水时，可借助室外消防车经水泵接合器向建筑消火栓给水系统加压供水。
c. 室外给水管网为枝状或只有一条进水管时，消防给水系统中均需设置消防贮水池，储备火灾延续时间内的消防用水量。
2、高层建筑室内消火栓系统的给水方式
（1）不分区给水方式
（2）分区并联给水方式
设置特点: 室外给水管网向低区和高位水箱供水箱内贮存10 min消防水量。
高区火灾初起时:由水箱向高区消火栓给水系统供水；
当水泵启动后:由水泵向高区消火栓给水系统供水灭火。
低区灭火:水量、水压由外网保证。
分区供水方式适用条件：
a. 外网仅能满足低区建筑消火栓给水系统的水量水压要求，不满足高区灭火的水量、水压要求。
b. 当地部门不允许消防水泵直接从外网抽水。
c. 高层建筑中由于楼高，消防管道上、下部的压差很大，当消火栓处最大压力超过1.0MPa时，必须分区供水。

二、室内消火栓设备
（一）组成

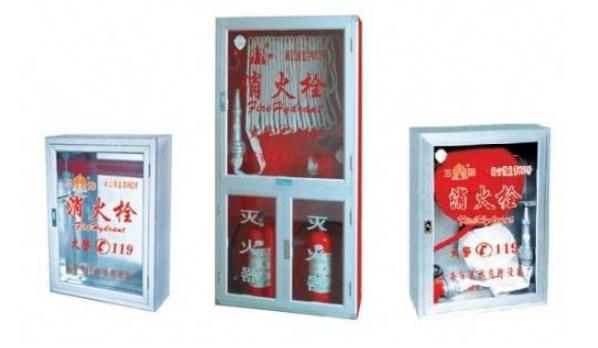

1、室内消火栓箱
将室内消火栓、水枪、水带、火灾报警按钮或消防水喉集中安装于箱内。

2、室内消火栓
型号：
（1）SN—直角单出口消火栓；
（2）SNA—45º单出口消火栓；
（3）SNS—直角双出口消火栓。
栓口直径：
（1）50mm—流量小于5l/s；
（2）65mm—流量大于等于5l/s；
栓口方向：
（1）宜向下或与设置消火栓的墙面成90°角。
3、水带
（1）材料：胶里（或麻质）
（2）数量：一条
（3）长度：20m、25m
（4）直径：50mm、65mm
4、水枪
（1）喷嘴直径：13mm、16mm、19mm
（2）消火栓流量：低层建筑不大于5l/s，高层建筑大于5l/s。

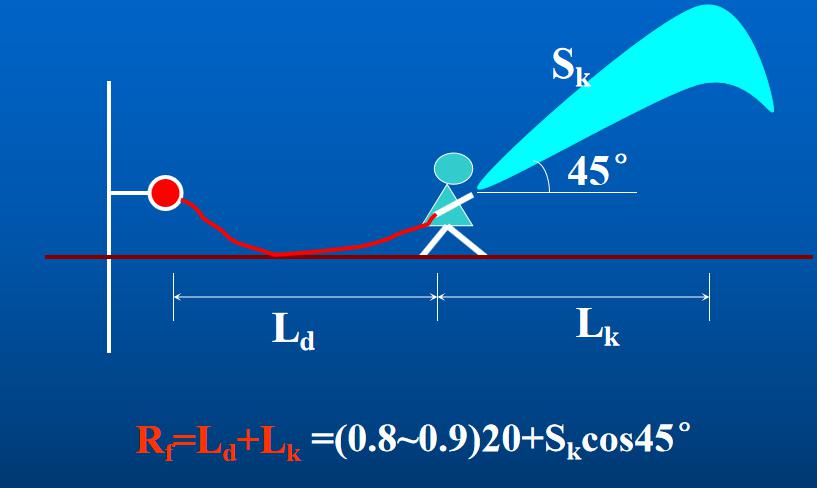

（二）保护半径
