防排烟系统
消防控制室应能显示防烟排烟系统风机电源的工作状态。 消防控制室应能显示防烟排烟系统的手动、自动工作状态及防烟排烟系统风机的正常工作状态和动作状态。 消防控制室应能控制防烟排烟系统风机和电动排烟防火阀、电控挡烟垂壁、电动防火阀、常闭送风口、排烟（口）、电动排烟窗的动作，并显示其反馈信号。
防、排烟系统：建筑物内设置的用以防止火灾烟气蔓延扩大的防烟系统和排烟系统的总称。

防烟系统：采用机械加压送风方式或自然通风方式，防止烟气进入疏散通道等区域的系统。

排烟系统：采用机械排烟方式或自然排烟方式，将烟气排至建筑物外的系统。

机械加压送风：对楼梯间、前室及其它需要被保护区域采用机械送风，使该区域形成正压，防止烟气进入。

机械排烟：采用排烟风机将烟气排至建筑物外的方式。

自然排烟：利用火灾时产生的热烟气流的浮力和外部风力作用，通过建筑物的对外开口把烟气排至室外的排烟方式。

排烟防火阀： 安装在机械排烟系统的管道上,平时呈常闭状态并满足漏风量要求.火灾或需要排烟时手动和电动打开,起排烟作用. 当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门。

防火阀：安装在通风、空调调节系统的送、回风管道上,平时呈常开状态,火灾时当管道内烟气温度达到70℃或280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门。

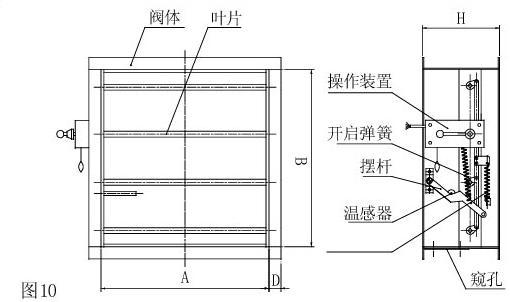

排烟防火阀-1


排烟防火阀-1说明
       一般安装在排烟系统的管道上，平时处于常开状态，火灾时，当排烟气流温度达到280℃吋，温感器动作将阀门关闭，起到排烟阻火的作用。
       1、温控：温感器动作阀门自动关闭；
       2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭；
       3、手动关闭、手动复位；
       4、关闭后输出一组有源触点信号和一组无源触点信号。

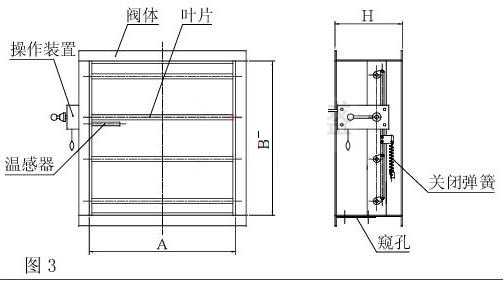

排烟防火阀-2




排烟防火阀-2说明
       此排烟防火阀为2型，一般安装在排烟系统的管道上或排烟口或排烟风机吸入口处，具有排烟阀和防火阀的双重功能，平时处于常闭状态，火灾时电动打开进行排烟，当排烟气流温度达到280℃吋，温感器动作将阀门关闭起到防火的作用。
       1、电控：消防中心电信号（DC24V）电磁铁动作阀门自动开启；
       2、温控：温感器动作阀门自动关闭；
       3、手动开启、手动复位。

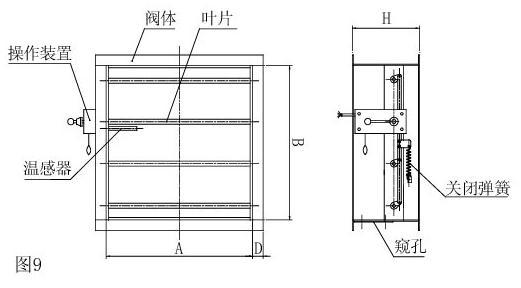

全自动防火阀




全自动防火阀说明
       该阀门安装在有防烟、防火要求的通风、空调系统的管道上或安装在排烟系统的管道上。平时处于常开状态，火灾时阀门依靠操作装置内部的复位弹簧自动关闭起到防烟阻火的作用。
       1、可手动六档调节阀门开度；
       2、温控：温感器动作阀门自动关闭；
       3、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭，再次供电,电信号（DC24V）阀门依靠电机复位；
       4、手动关闭、手动复位；
       5、输出二组触点信号。

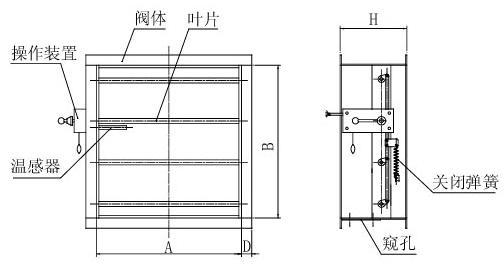

防火阀



防火阀说明
       该阀门安装在有防烟、防火要求的通风、空调系统的管道上，平时处于常开状态，火灾时关闭起到防烟阻火的作用。
       1、温控：温感器动作阀门自动关闭；
       2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭；
       3、手动关闭、手动复位；
       4、关闭后输出一组有源触点信号和一组无源触点信号

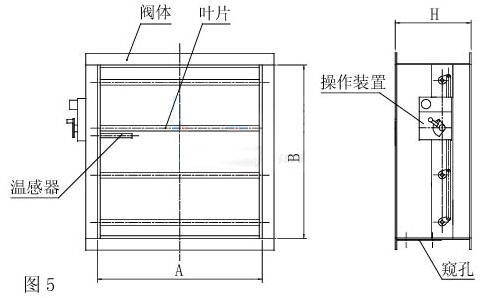

可调节的防火阀




可调节的防火阀说明
       该阀门安装在有防烟、防火要求的通风、空调系统的管道上，平时处于常开状态，火灾时关闭起到防烟阻火的作用。
